製品情報 Products Information

Mr.Kフィルターシリーズ

ワイドパスフィルター WPF-(U□-U□)K

機器概要

広帯域(5ch幅以上)を通過させるワイドパスフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 ワイドパスフィルター
品番 WPF-(U□-U□)K
周波数帯域 470MHz~770MHz
挿入損失(FL~FH) 4.5dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量 U13ch~U40ch FL-12MHz  FH+12MHz 15dB以上
U41ch~U62ch FL-18MHz  FH+18MHz
最大通過電流容量 AC30V 0.5A

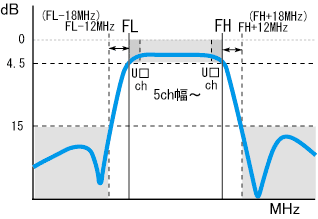

基本特性イメージ

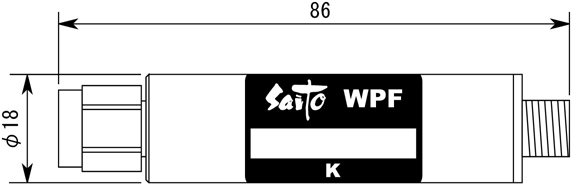

外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネル(通過帯域)が入ります。
※FLはチャンネルの下限周波数、FHはチャンネルの上限周波数を表します。
※周波数に応じ、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。

取扱説明書 「WPF-(U□-U□)K」の取扱説明書をPDFでご覧いただけます。
仕様書 「WPF-(U□-U□)K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

 PDFマークにリンクしています  マークは準備中です

品番 波形
データ
実績目的・使用用途
WPF-(U13-U18)K 通過希望帯域(U13~U18ch) 6波を通過
WPF-(U13-U20)K 通過希望帯域(U13~U20ch) 8波を通過
WPF-(U13-U23)K 名古屋局デジタル又は金沢局デジタル (U13~U23ch)11波を通過
WPF-(U13-U25)K 通過希望帯域(U13~U25ch)13波を通過
WPF-(U13-U26)K 通過希望帯域(U13~U26ch)14波を通過
WPF-(U13-U28)K 通過希望帯域(U13~U28ch)16波を通過
WPF-(U13-U33)K 通過希望帯域(U13~U33ch)21波を通過
WPF-(U13-U52)K 通過希望帯域(地デジ帯域:U13~U52ch)40波を通過
WPF-(U14-U31)K 通過希望帯域(U14~U31ch)18波を通過
WPF-(U17-U21)K 通過希望帯域(U17~U21ch) 5波を通過
WPF-(U18-U23)K 通過希望帯域(U18~U23ch) 6波を通過
WPF-(U18-U28)K 関東デジタル(U18~U28ch)11波を通過
WPF-(U18-U32)K 関東デジタル(U18~U32ch)15波を通過
WPF-(U18-U44)K 関東デジタル(U18~U44ch)27波を通過
WPF-(U20-U28)K 東京局デジタル(U20~U28ch) 9波を通過
WPF-(U21-U27)K 東京局デジタル(U21~U27ch) 7波を通過
WPF-(U21-U31)K 通過希望帯域(U21~U31ch)11波を通過
WPF-(U21-U34)K 通過希望帯域(U21~U34ch)14波を通過
WPF-(U22-U26)K 神戸局デジタル(U22~U26ch) 5波を通過
WPF-(U22-U29)K 通過希望帯域(U22~U29ch) 8波を通過
WPF-(U22-U44)K 通過希望帯域(U22~U44ch)23波を通過
WPF-(U23-U34)K 通過希望帯域(U23~U34ch)12波を通過
WPF-(U26-U31)K 通過希望帯域(U26~U31ch) 6波を通過
WPF-(U26-U36)K 通過希望帯域(U26~U36ch)11波を通過
WPF-(U27-U32)K 通過希望帯域(U27~U32ch) 6波を通過
WPF-(U30-U34)K 通過希望帯域(U30~U34ch) 5波を通過
WPF-(U31-U40)K 通過希望帯域(U31~U40ch)10波を通過
WPF-(U31-U43)K 通過希望帯域(U31~U43ch)13波を通過
WPF-(U32-U38)K 通過希望帯域(U32~U38ch) 7波を通過
WPF-(U35-U47)K 通過希望帯域(U35~U47ch)13波を通過
WPF-(U37-U43)K 通過希望帯域(U37~U43ch) 7波を通過
WPF-(U41-U49)K 通過希望帯域(U41~U49ch) 9波を通過
WPF-(U43-U62)K 通過希望帯域(U43~U62ch)20波を通過
WPF-(U46-U62)K 通過希望帯域(U46~U62ch)17波を通過

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
WPF-(C13-C21)K ミッドバンド帯(C13~C21ch)を通過
WPF-(C13-C22)K ミッドバンド帯(C13~C22ch)を通過
WPF-(C14-C21)K ミッドバンド帯(C14~C21ch)を通過
WPF-(C14-C22)K ミッドバンド帯(C14~C22ch)を通過
WPF-(170-222)K VHFハイバンド(V4~V12ch:170~222MHz)を通過
WPF-(70-222)K FM帯からV12ch(70~222MHz)を通過
WPF-(70-450)K FM帯からC60ch(70~450MHz)を通過
