Mr.Kフィルターシリーズ

ローパスフィルター LPF-U□K

機器概要

通過希望チャンネルから+30MHzにて30dB以上を減衰させるローパスフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 ローパスフィルター
品番 LPF-U□K
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失(F) 4.5dB以下
挿入損失
(F-6MHz)/V.S.W.R.
13ch~47ch 3.0dB以下/2.5以下
48ch~62ch 3.5dB以下/3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量
(F+30MHz)
30dB以上
最大通過電流容量 AC30V 0.5A
基本特性イメージ
外観形状

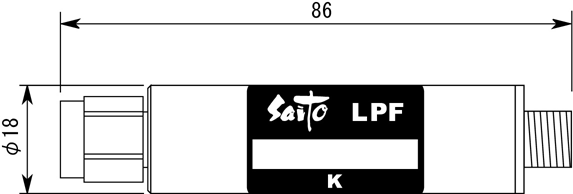

寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※Fはチャンネル境界周波数(チャンネルの上限)を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※その他(UHF帯以外)の指定周波数通過帯域(チャンネル)は別途ご相談ください。

取扱説明書 「LPF-U□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「LPF-U□K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

 PDFマークにリンクしています  マークは準備中です

品番 波形
データ
実績目的・使用用途
LPF-U13K U13chまでを通過させます。
LPF-U14K U14chまでを通過させます。
LPF-U15K U15chまでを通過させます。
LPF-U16K U16chまでを通過させます。
LPF-U17K U17chまでを通過させます。
LPF-U18K U18chまでを通過させます。
LPF-U19K U19chまでを通過させます。
LPF-U20K U20chまでを通過させます。
LPF-U21K U21chまでを通過させます。
LPF-U22K U22chまでを通過させます。
LPF-U23K U23chまでを通過させます。
LPF-U24K U24chまでを通過させます。
LPF-U25K U25chまでを通過させます。
LPF-U26K U26chまでを通過させます。
LPF-U27K U27chまでを通過させます。
LPF-U28K U28chまでを通過させます。
LPF-U29K U29chまでを通過させます。
LPF-U30K U30chまでを通過させます。
LPF-U31K U31chまでを通過させます。
LPF-U32K U32chまでを通過させます。
LPF-U33K U33chまでを通過させます。
LPF-U34K U34chまでを通過させます。
LPF-U35K U35chまでを通過させます。
LPF-U36K U36chまでを通過させます。
LPF-U37K U37chまでを通過させます。
LPF-U38K U38chまでを通過させます。
LPF-U39K U39chまでを通過させます。
LPF-U40K U40chまでを通過させます。
LPF-U41K U41chまでを通過させます。
LPF-U42K U42chまでを通過させます。
LPF-U43K U43chまでを通過させます。
LPF-U44K U44chまでを通過させます。
LPF-U45K U45chまでを通過させます。
LPF-U46K U46chまでを通過させます。
LPF-U47K U47chまでを通過させます。
LPF-U48K U48chまでを通過させます。
LPF-U49K U49chまでを通過させます。
LPF-U50K U50chまでを通過させます。
LPF-U51K U51chまでを通過させます。
LPF-U52K U52chまでを通過させます。
LPF-U53K U53chまでを通過させます。
LPF-U54K U54chまでを通過させます。
LPF-U55K U55chまでを通過させます。
LPF-U56K U56chまでを通過させます。
LPF-U57K U57chまでを通過させます。
LPF-U58K U58chまでを通過させます。
LPF-U59K U59chまでを通過させます。
LPF-U60K U60chまでを通過させます。
LPF-U61K U61chまでを通過させます。

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
LPF-(BSIF)K BS-IF帯(~1489MHz)を通過させ、CS-IF帯をカット (スカパー!光 技術参考資料推奨機器)
LPF-085K FM帯域(~85MHz)を通過させ、テレビ帯域をカット
LPF-090K FM帯域(~90MHz)を通過させ、テレビ帯域をカット
LPF-095K 上り帯域及びFM帯域(95MHz)を通過させ、テレビ帯域をカットします
LPF-108K VHFローバンド(108MHz)まで通過させ、MID(C15)からVHFハイバンドを阻止します
LPF-222K VHF帯域(~222MHz:V12ch)を通過
LPF-450K VHF帯域(~450MHz:C60ch)を通過させ、UHF帯域(470~770MHz)をカット
LPF-710K 地デジ帯域(710MHz)まで通過させ、730〜1000MHzを40dB以上阻止します
LPF-713K 地デジ帯域(710MHz)まで通過させ、750〜2150MHzを45dB以上阻止します
LPF-716K 地デジ帯域(710MHz)まで通過させ、755〜1000MHzを50dB以上阻止します
LPF-770K UHF帯域(770MHz)まで通過させ、BS-IF/CS-IF帯(1000〜2070MHz)を45dB以上阻止します
