Mr.Kフィルターシリーズ

レベル差改善バンドパスフィルター BPF-U□ATK

機器概要

レベル差改善の為、レベルの高い帯域を一定減衰させる仕様のフィルターです。
ブースター混変調対策や県域・広域のレベル差改善に効果的です。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)
  • 小ロット(1台でもOK)~大ロット対応

機器定格

※品番表記を一部変更しました。(2009年3月より)

項目 仕様
名称 レベル差改善バンドパスフィルター
品番 BPF-U□ATK
周波数帯域 470MHz~770MHz
挿入損失/V.S.W.R. (F) 4.0dB以下/2.5以下
入出力インピーダンス 75Ω(F型)
通過帯域減衰量 低域AT特性 15dB程度
高域AT特性 15~20dB程度
最大通過電流容量 AC30V 0.5A

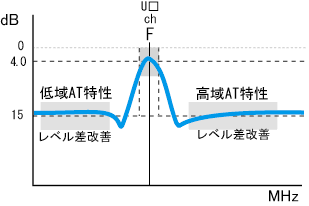

基本特性イメージ

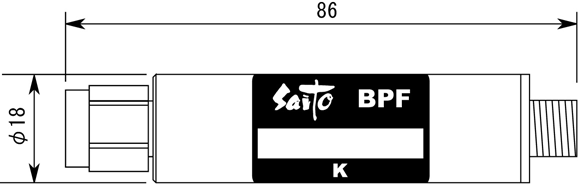

外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※Fはチャンネルの中心周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※高域通過チャンネルは対応できない場合があります。

取扱説明書 「BPF-U□ATK」の取扱説明書をPDFでご覧いただけます。
仕様書 「BPF-U□ATK」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
BPF-U15ATK PDF 希望通過帯域(U15ch)とのレベル差及びC/Nを改善
BPF-U18ATK PDF 希望通過帯域(U18ch)とのレベル差及びC/Nを改善
BPF-U21ATK PDF 希望通過帯域(U21ch)とのレベル差及びC/Nを改善
BPF-U23ATK PDF テレビ愛知デジタル(U23ch)と広域デジタル(U13・18~22ch)のレベル差及びC/Nを改善
BPF-U24ATK PDF 希望通過帯域(U24ch)とのレベル差及びC/Nを改善
BPF-U26ATK PDF 希望通過帯域(U26ch)とのレベル差及びC/Nを改善
BPF-U27ATK PDF 希望通過帯域(U27ch)とのレベル差及びC/Nを改善
BPF-U30ATK PDF 希望通過帯域(U30ch)とのレベル差及びC/Nを改善
BPF-U36ATK PDF 希望通過帯域(U36ch)とのレベル差及びC/Nを改善
