Mr.Kフィルターシリーズ

【イコライザーシリーズ】 BS・CSイコライザー BCEQ-10K

同軸ケーブルは距離が長くなるにつれて減衰していく性質を持っています。 イコライザー(EQ)とは、ケーブルと逆の傾きを持ってケーブルロス差を等化させる特性の製品です。

機器概要

BS-IF帯域からCS-IF帯域(1032~2070MHz)の傾きを補正するイコライザーです。

特長

  • 「BCEQ-10K」は衛星コンバート帯域間で約10dBの傾きを補正できます。
    (BS-IF帯域間では約7dBの傾き補正特性)

機器定格

項目 仕様
名称 BS・CSイコライザー
品番 BCEQ-10K
補正周波数帯域 1032MHz~2070MHz
V.S.W.R. 2.5以下
入出力インピーダンス 75Ω(F型)
通過帯域減衰量 10~470MHz 2.0dB以下
710MHz 3.0dB以下
1032MHz 10±2dB
1489MHz 5±1dB
2070MHz 2.5dB以下
最大通過電流容量 DC15V 0.5A

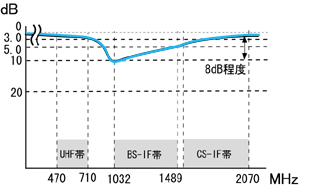

基本特性イメージ 取扱説明書
外観形状 取扱説明書
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※周囲温度により減衰量が多少変化することがあります。

取扱説明書 「BCEQ-10K」の取扱説明書をPDFでご覧いただけます。
仕様書 「BCEQ-10K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
BCEQ-10K PDF 衛星コンバート帯(1032~2070MHz)にて約10dBの傾きを補正します。
BCEQ-15K PDF 衛星コンバート帯(1032〜2070MHz)にて約15dBの傾きを補正します。
BCEQ-20K PDF 衛星コンバート帯(1032〜2070MHz)にて約20dBの傾きを補正します。
