Mr.Kフィルターシリーズ
UHF可変トラップフィルター
機器概要
UHF帯(4区分)の可変移動範囲内にて、ポイントトラップや単一チャンネル減衰等が可能です。
特長
- 安定度・信頼度・実績度
- 業界随一の最小サイズ高性能コネクター筐体で使い勝手が抜群
- 現場ニーズに合わせた特性調整が可能
- 他のMr.Kフィルターシリーズとの組み合わせで様々な用途に対応
- 当社フィルター技術凝縮製品
<特許取得:特許第4171445号>
機器定格
項目 | 仕様 | |||
---|---|---|---|---|
名称 | UHF可変トラップフィルター | |||
品番 | TF-1K | TF-2K | TF-3K | TF-4K |
可変移動範囲 | U13~U19 | U19~U28 | U28~U42 | U41~U62 |
通過帯域 | 10MHz~770MHz | |||
挿入損失 | 2.5dB以下 | 3.5dB以下 | ||
完全合成調整 減衰量(a) |
40dB以上 | |||
近接合成調整 減衰量(b) | 8dB~13dB 程度 | 9dB~14dB 程度 | 9dB~15dB 程度 | 8dB~14dB 程度 |
単独調整 減衰量(c) | 9.5dB~15dB 程度 | 11dB~15dB 程度 | 10dB~15dB 程度 | 9.5dB~14dB 程度 |
V.S.W.R. | 2.5以下 | 3.0以下 | ||
入出力 インピーダンス |
75Ω (F型) | |||
最大通過 電流容量 |
AC30V 0.5A | |||
基本特性 | ||||
外観形状 | 調整孔あり | |||
寸法(W×φD) ・重量 |
86×φ18mm 約60g | |||
付属品 | 防水キャップ・調整孔用ステッカー(2枚) |
「TF-1K~」の取扱説明書をPDFファイルでご覧いただけます。 | |
「TF-1K~」の仕様書をPDFファイルでご覧いただけます。 |

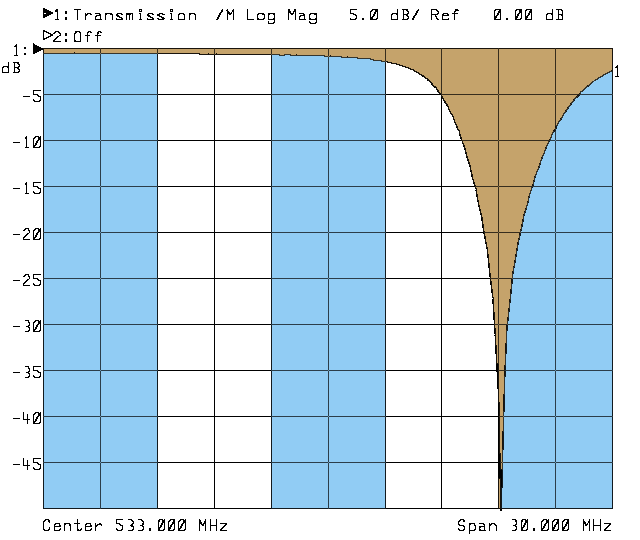

参考波形データ

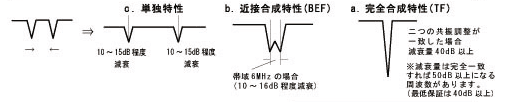

UHF可変トラップフィルター 可変調整特性イメージ
上記可変調整特性イメージのように可変移動範囲内で減衰特性を変えることができます。
特性パターン例
パターンA
2ケ所の減衰ポイントを重ね合わせた特性パターンです。(温度・湿度による変動を予防した推奨波形)
品 番 | 選択範囲 | 減衰量 (dB 程度) |
挿入損失 (dB 以下) |
備 考 |
---|---|---|---|---|
TF-1K (□) |
U13~19ch | 25~30 | 2.5 | ガードバンドは 減衰ポイント±6MHz |
TF-2K (□) |
U19~28ch | |||
TF-3K (□) |
U28~42ch | |||
TF-4K (□) |
U41~62ch | 3.5 |
※品番の□には周波数が入ります。【例:TF-3K(575)】
パターンB
2ケ所の減衰ポイントを選択チャンネルの下限周波数・中心周波数・上限周波数の減衰量がなるべく均等になるように合わせた特性パターンです。
品 番 | 選択範囲 | 減衰量 (dB 程度) |
挿入損失 (dB 以下) |
備 考 |
---|---|---|---|---|
TF-1K (U□) |
U13~19ch | 8~13 | 2.5 | ガードバンドは 減衰ポイント端より外側 ±6MHz |
TF-2K (U□) |
U19~28ch | 9~14 | ||
TF-3K (U□) |
U28~42ch | 9~15 | ||
TF-4K (U□) |
U41~62ch | 8~14 | 3.5 |
※品番の□にはチャンネルが入ります。【例:TF-2K(U24)】
パターンBL
2ケ所の減衰ポイントを選択チャンネルの下側チャンネル寄りに合わせた特性パターンです。
品 番 | 選択範囲 | 減衰量 (dB 程度) |
挿入損失 (dB 以下) |
備 考 |
---|---|---|---|---|
TF-1K (U□) |
U13~19ch | 15~20 | 2.5 | 減衰は中心 -3MHz幅程度 ガードバンドは 減衰ポイント±6MHz |
TF-2K (U□) |
U19~28ch | 17~22 | ||
TF-3K (U□) |
U28~42ch |
17~22 | ||
TF-4K (U□) |
U41~62ch | 15~22 | 3.5 |
※品番の□にはチャンネルが入ります。【例:TF-2K(U24)】
パターンBR
2ケ所の減衰ポイントを選択チャンネルの上側チャンネル寄りに合わせた特性パターンです。
品 番 | 選択範囲 | 減衰量 (dB 程度) |
挿入損失 (dB 以下) |
備 考 |
---|---|---|---|---|
TF-1K (U□) |
U13~19ch | 15~20 | 2.5 | 減衰は中心 +3MHz幅程度 ガードバンドは 減衰ポイント±6MHz |
TF-2K (U□) |
U19~28ch | 17~22 | ||
TF-3K (U□) |
U28~42ch |
17~22 | ||
TF-4K (U□) |
U41~62ch | 15~22 | 3.5 |
※品番の□にはチャンネルが入ります。【例:TF-2K(U24)】】
パターンC
2ケ所の減衰ポイントを選択範囲内で指定周波数に合わせた特性パターンです。
品 番 | 選択範囲 | 減衰量 (dB 程度) |
挿入損失 (dB 以下) |
備 考 |
---|---|---|---|---|
TF-1K (□・□) |
U13~19ch | 9.5~15 | 2.5 | ガードバンドは 減衰ポイント 端より外側±6MHz |
TF-2K (□・□) |
U19~28ch | 11~15 | ||
TF-3K (□・□) |
U28~42ch | 10~15 | ||
TF-4K (□・□) |
U41~62ch | 9.5~14 | 3.5 |
※品番の□には周波数が入ります。【例:TF-2K(533・545)】
