4つのSDエンコーダを内蔵したOFM変調器
監視カメラ映像などの多チャンネル配信に最適
OFDMデジタル変調器／MR3200X
機器概要
本機は、同時に最大4 系統のSD 映像音声信号を入力し、地上デジタル放送のRF信号に変換し送出する装置である。映像音声はアナログ入力のみで、簡易EPG 生成や外部からのデータ放送と多重しOFDM 変調で送出する。 出力は最大4 サービス（1 チャンネル）
特長
- 4つのSDエンコーダを1台に内蔵
- 1Uサイズのユニットからサイズ1/2に
- 館内デジタル自主放送システムを低コストで導入
徹底的なコスト見直しの結果、当社従来製品の約1/3の価格を実現しました。
基本仕様
| 項目 | 仕様 |
|---|---|
| 名称 | Quad SD OFDM 変調器 |
| 品番 | MR3200X |
| 電源 | AC100V 50Hz/60Hz |
| 消費電力 | 約40VA 以下 |
| 仕様温度範囲 | 0℃～ 40℃（結露無き事） |
| 外形寸法 | 幅213×高さ40×奥行き350mm （突起部を除く） |
| 質量 | 約3.0kg 以下 |
| 仕上げ | 前面パネル（樹脂）、ケース（鉄、塗装） |
入力
| 項目 | 仕様 |
|---|---|
| 映像 | コンポジットビデオ（NTSC）75Ω/BNC 型（4 端子） |
| 音声 | アナログオーディオ（不平衡）10kΩ/RCA ピン L( 主),R( 副) 各4 端子 |
| TS | MPEG 2 TS（DVB-ASI）75Ω/BNC 型（1端子） |
| TOT | TOT 取得用、CH.13～62（470～770MHz) の 任意の1チャンネル 75Ω/F 型（1端子） |
| SD カード | SDHC メモリーカードスロット搭載（CLASS6） |
出力
| 項目 | 仕様 |
|---|---|
| RF | OFDM 変調、CH.1 ～ 62（90～770MHz）の 任意の1チャンネル 95 ～ 110dBμV 75Ω/F 型（1端子） |
ネットワーク
| 項目 | 仕様 |
|---|---|
| LAN10/100 | 10BASE-T/100BASE-TX、TCP/IP、 UDP/IP、RJ-45 型（1端子） |
映像・音声符号化
| 項目 | 仕様 |
|---|---|
| SD 映像 | MPEG2 MP@ML 2 ～ 8Mbps 720x480@59.94i |
| 音声 | MPEG2 AAC LC-profile、256kbps、 2ch、1+1ch、1ch から選択・固定 |
付属品
| 項目 | 仕様 |
|---|---|
| 付属ケーブル | 専用インターフェースケーブル （D-sub HD15p⇔RCA 8 端子） |
| CD-ROM | 1 枚 内容：機器及び機器設定ソフト取扱説明書、 機器設定ソフトMRSET-01 |
| SDHC メモリーカード | 1 枚 |

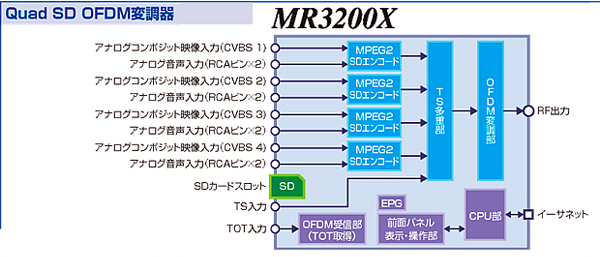

内部ブロック図

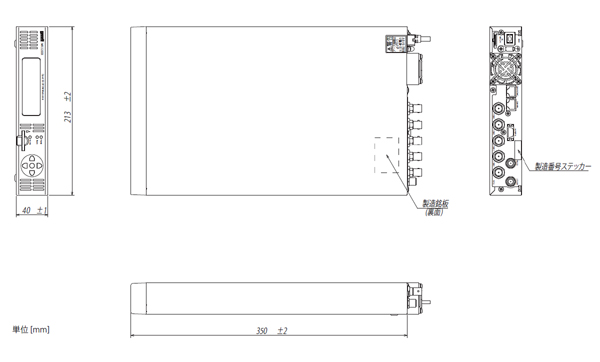

外観図
MR専用ラックマウント（M-DUR-JE）
※オプション
基本仕様
- 構造・・・ 19インチラックマウントタイプ、JIS：1H・EIA：1U 兼用
- 材質・・・ 鉄
- 塗装色・・・ 黒
- 寸法・・・ 480.0mm(W)×43.7mm(H)×367.6mm(D)
- 質量・・・ 3.0kg 以下
※本製品は他社メーカーからの斡旋製品となります。【ミハル通信㈱製】
 |
この製品の仕様書をPDFでご覧いただけます。 |
 |
この製品のリーフレットをPDFでご覧いただけます。 |
