音声多重対応 TV変調器 （アナログ）
音声多重対応ＴＶ変調器／MOD-3000S
特長
- 広帯域の出力： 出力周波数範囲47～750MHzより1波選択
- 最大ＲＦ出力レベル： 112dBμ・52dBmｖ
- オフセット機能：±12.5KHz、±25KHz対応
- 音声多重対応：JAPAN方式（ステレオ・バイリンガル）
- IF出力とRF出力：IFとRFルーフはフレキシブルに構成
- ラックマウントEIA規格・JIS規格対応
MOD-2100Sとの主たる相違点
※MOD-2100Sは生産終了しています
| 項目 | MOD-3000S | MOD-2100S |
|---|---|---|
| 出力周波数範囲 | 47MHz～750MHz | 90MHz～550MHz |
| 最大出力レベル | 112dBμ | 120dBμ |
| 出力モニター端子 | なし | あり（-20dB） |
| 消費電力 | 12W | 20W |
| 外形寸法 | W483×H44.5×D285mm | W480×H43.7×D227mm |
| 重量 | 3.2Kg | 3.5Kg |
※ステレオ又はバイリンガル出力制御のリモート端子仕様は双方共通です。
※接置時には「MOD-3000S」の取扱説明書をよくご確認ください。
機器定格
| 項目 | 仕様 |
|---|---|
| 名称 | 音声多重対応ＴＶ変調器 |
| 品番 | MOD-3000S |
| ＜高周波出力＞ | |
| 出力周波数範囲 | 47MHz～750MHz |
| 出力周波数ステップ | 1／10／100MHz |
| 最大出力レベル | 112dBμＶ |
| 出力レベル可変範囲 | 0～-18dB |
| 音声出力レベル | Fv-15dB（-12～-20dB可変） |
| 出力周波数精度 | ±10KHz |
| スプリアス | -58dB以下 |
| 出力インピーダンス | 75Ω |
| ＜ＩＦ出力＞ | |
| 映像周波数 | 45.75MHz ±4KHz |
| 音声周波数 | 41.25MHz ±2KHz |
| 出力レベル | 映像キャリア
95dBμ 音声キャリア 80dBμ |
| 出力インピーダンス | 75Ω |
| ＜映像＞ | |
| 入力レベル | 1Vp-p 75Ω不平衡 |
| 周波数特性 | ±1.5ｄB以内（0～3.58MHz） |
| S/N | 48dB以上 |
| DG | 5％以内 |
| DP | 5°以内 |
| 入力インピーダンス | 75Ω |
| ＜音声＞ | |
| 入力レベル | 1Vp-p （100％変調時） |
| 周波数範囲 | 50Hz～15KHz |
| 最大周波数偏移 | ±25KHz（モノラル） |
| 周波数特性 | ±1dB以内（50Hz～10KHzモノラル） |
| S/N | 53dB以上 |
| 歪率 | 1％以内（100Hzから10KHｚモノラル） |
| 入力インピーダンス | 10KΩ 不平衡 |
| ＜その他＞ | |
| 映像入力端子 | RCA |
| 音声入力端子 | RCA（L、R） |
| IF LOOP入出力端子 | F型 |
| RF LOOP入出力端子 | F型 |
| RF出力端子 | F型 |
| リモート端子 | DIN |
| 映像／音声オーバーモジュレーション表示 | 各LED表示（前面パネル） オーバーモジュレーション時LED点灯 |
| ステレオ／バイリンガルモード表示 | 各LED表示（背面パネル） S LED点灯 ステレオモード B LED点灯 バイリンガルモード |
| ＜一般＞ | |
| 電源電圧 | AC100V±10％ 50/60Hz |
| ヒューズ | 250mA |
| 消費電力 | 12W |
| 外形寸法 | W483×H44.5×D285mm |
| 重量 | 3.2Kg |
| 使用温度 | 0℃～40℃ |
付属品
- IF LOOPケーブル
- RF LOOPケーブル
- DIN5Pプラグ

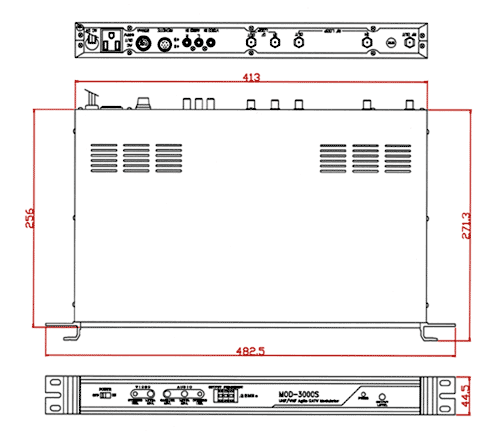

外観図
