製品情報 Products Information

Mr.Kフィルターシリーズ

ワイドエリミネイトフィルター WEF-(U□-U□)K

機器概要

阻止帯域(5チャンネル幅以上)を広域阻止させるワイドエリミネイトフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

※品番表記を通過chから減衰chに変更しました。(2010年2月より)

項目 仕様
名称 ワイドエリミネイトフィルター
品番 WEF-(U□-U□)K
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失
(FL-18MHz FH+18MHz)
13ch~49ch 4.5dB以下
50ch~62ch 5.0dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量(FL~FH) 30dB以上
最大通過電流容量 AC30V 0.5A

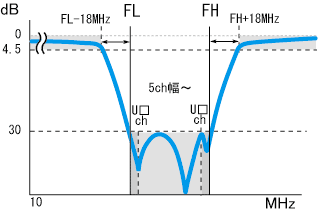

基本特性イメージ

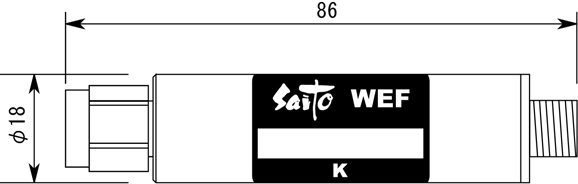

外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネル(5ch幅以上の阻止チャンネル)が入ります。
※FLはチャンネルの下限周波数、FHはチャンネルの上限周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※阻止帯域幅により、機器定格が多少変化することがあります。

取扱説明書 「WEF-(U□-U□)K」の取扱説明書をPDFでご覧いただけます。
仕様書 「WEF-(U□-U□)K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
WEF-(U14-U28)K PDF U14~28ch(15波)を阻止させます。
(通過はC61ch以下・U32ch以上)
WEF-(U14-U42)K PDF U14~42ch(29波)を阻止させます。
(通過はC61ch以下・U46ch以上)
WEF-(U16-U39)K PDF U16~39ch(24波)を阻止させます。
(通過はC63ch以下・U43ch以上)
WEF-(U17-U29)K PDF U17~29ch(13波)を阻止させます。
(通過はU13ch以下・U33ch以上)
WEF-(U18-U22)K PDF U18~22ch(5波)を阻止させます。
(通過はU14ch以下・U26ch以上)
WEF-(U20-U25)K PDF U20~25ch(6波)を阻止させます。
(通過はU16ch以下・U29ch以上)
WEF-(U20-U28)K PDF U20~28ch(9波)を阻止させます。
(通過はU16ch以下・U32ch以上)
WEF-(U20-U32)K PDF U20~32ch(13波)を阻止させます。
(通過はU16ch以下・U36ch以上)
WEF-(U20-U34)K PDF U20~34ch(15波)を阻止させます。
(通過はU16ch以下・U38ch以上)
WEF-(U21-U28)K PDF U21~28ch(8波)を阻止させます。
(通過はU17ch以下・U32ch以上)
WEF-(U21-U35)K PDF U21~35ch(15波)を阻止させます。
(通過はU17ch以下・U39ch以上)
WEF-(U22-U28)K PDF U22~28ch(7波)を阻止させます。
(通過はU18ch以下・U32ch以上)
WEF-(U22-U34)K PDF U22~34ch(13波)を阻止させます。
(通過はU18ch以下・U38ch以上)
WEF-(U22-U38)K PDF U22~38ch(17波)を阻止させます。
(通過はU18ch以下・U42ch以上)
WEF-(U23-U30)K PDF U23~30ch(8波)を阻止させます。
(通過はU19ch以下・U34ch以上)
WEF-(U23-U40)K PDF U23~40ch(18波)を阻止させます。
(通過はU19ch以下・U44ch以上)
WEF-(U30-U36)K PDF U30~36ch(7波)を阻止させます。
(通過はU26ch以下・U40ch以上)
WEF-(U31-U40)K PDF U31~40ch(10波)を阻止させます。
(通過はU27ch以下・U44ch以上)
WEF-(U31-U45)K PDF U31~45ch(15波)を阻止させます。
(通過はU27ch以下・U49ch以上)
WEF-(U34-U38)K PDF U34~38ch(5波)を阻止させます。
(通過はU30ch以下・U42ch以上)
WEF-(U34-U40)K PDF U34~40ch(7波)を阻止させます。
(通過はU30ch以下・U44ch以上)
WEF-(U35-U43)K PDF U35~43ch(9波)を阻止させます。
(通過はU31ch以下・U47ch以上)
WEF-(U41-U46)K PDF U41~46ch(6波)を阻止させます。
(通過はU37ch以下・U50ch以上)

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
WEF-(C13-C58)K PDF FM帯域(90MHz以下)と地デジ帯域(470MHz以上)通過させ、
C13~C58ch(108~438MHz)を40dB以上カットします。
WEF-(C15-C20)K PDF VHF帯(V3ch以下、V4ch以上)を通過させ、
ミッドバンド帯域(C15~C20ch)をカット
WEF-(C27-C58)K PDF VHF帯(V12ch以下)、UHF帯(U13ch以上)を通過させ、
スーパーハイバンド帯域(C27~C58ch)をカット
WEF-(C31-C49)K PDF C31~C49chを阻止させます。
(通過はC27ch以下/C54ch以上)
WEF-(C39-C49)K  PDF C39~C49chを阻止させます。
(通過はC33ch以下/C55ch以上)
