Mr.Kフィルターシリーズ

レベル差改善ワイドエリミネイトフィルター  WEF-(U□・U□)ATK

機器概要

レベル差改善の為、レベルの高い帯域を一定減衰させる仕様のフィルターです。
ブースター混変調対策や県域・広域のレベル差改善に効果的です。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)
  • 小ロット(1台でもOK)~大ロット対応

機器定格

※品番表記を一部変更しました。(2009年3月より)

項目 仕様
名称 レベル差改善ワイドエリミネイトフィルター
品番 WEF-(U□・U□)ATK
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失(FL&FH) 5.0dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
通過帯域減衰量
(FL+12MHz FH-12MHz)
(レベル差がついた周波数帯域)
15dB程度
最大通過電流容量 AC30V 0.5A

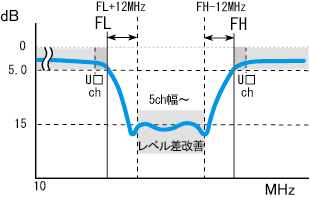

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネル(通過チャンネル)が入ります。
※FLはチャンネルの上限周波数、FHはチャンネルの下限周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※阻止帯域幅により、機器定格が多少変化することがあります。

取扱説明書 「WEF-(U□・U□)ATK」の取扱説明書をPDFでご覧いただけます。
仕様書 「WEF-(U□・U□)ATK」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
WEF-(U16・U38)ATK PDF 関東アナログ帯域(U16ch以下、U38ch以上)を通過させ、
デジタル帯域(U20~U28ch)を一定減衰
WEF-(U17・U36)ATK PDF 通過希望帯域(U17ch以下、U36ch以上)を通過させ、通過帯域内側(U20~U33ch)を一定減衰  (広帯域データなし)
WEF-(U18・U28)ATK PDF 通過希望帯域(U18ch以下、U28ch以上)を通過させ、通過帯域内側(U21~U25ch)を一定減衰
WEF-(U18・U30)ATK PDF 通過希望帯域(U18ch以下、U30ch以上)を通過させ、通過帯域内側(U21〜U27ch)を一定減衰
WEF-(U18・U31)ATK PDF 通過希望帯域(U18ch以下、U31ch以上)を通過させ、通過帯域内側(U21~U28ch)を一定減衰
WEF-(U20・U32)ATK PDF 通過希望帯域(U20ch以下、U32ch以上)を通過させ、通過帯域内側(U23~U29ch)を一定減衰
WEF-(U23・U43)ATK PDF 通過希望帯域(U23ch以下、U43ch以上)を通過させ、通過帯域内側(U26~U40ch)を一定減衰
WEF-(U24・U35)ATK PDF 通過希望帯域(U24ch以下、U35ch以上)を通過させ、通過帯域内側(U27~U320ch)を一定減衰
WEF-(U27・U37)ATK PDF 通過希望帯域(U27ch以下、U37ch以上)を通過させ、通過帯域内側(U30~U34ch)を一定減衰
WEF-(U27・U38)ATK PDF 通過希望帯域(U27ch以下、U38ch以上)を通過させ、通過帯域内側(U30~U35ch)を一定減衰
WEF-(U27・U44)ATK PDF 通過希望帯域(U27ch以下、U44ch以上)を通過させ、通過帯域内側(U30~U41ch)を一定減衰  ※徳島向け表記
WEF-(U29・U42)ATK PDF 通過希望帯域(U29ch以下、U42ch以上)を通過させ、通過帯域内側(U32~U39ch)を一定減衰
WEF-(U30・U41)ATK PDF 通過希望帯域(U30ch以下、U41ch以上)を通過させ、通過帯域内側(U33~U38ch)を一定減衰
WEF-(U33・U43)ATK PDF 佐賀デジタル帯域(U33ch以下、U44ch以上)を通過させ、アナログ帯域(U36~U40ch)を一定減衰
WEF-(U37・U53)ATK PDF 通過希望帯域(U37ch以下、U53ch以上)を通過させ、通過帯域内側(U40~U50ch)を一定減衰
