【イコライザーシリーズ】 地デジイコライザー ULEQ-10K

同軸ケーブルは距離が長くなるにつれて減衰していく性質を持っています。
イコライザー(EQ)とは、ケーブルと逆の傾きを持ってケーブルロス差を等化させる特性の製品です。

機器概要

UHF地デジ帯域(ローバンドU13~29ch)を重点に傾きを補正するイコライザーです。

特長

  • VHF・UHF帯(90~770MHz)での汎用イコライザーでは地デジ帯域(UHFローバンド)の傾き補正は
    僅か数dB程度ですが、「ULEQ-10K」は地デジ帯域(ローバンド)間で約10dBの傾きを補正できます。

機器定格

項目 仕様
名称 地デジイコライザー
品番 ULEQ-10K
補正周波数帯域 470MHz~572MHz
V.S.W.R 3.0以下
入出力インピーダンス 75Ω(F型)
通過帯域減衰量 10~222MHz 2.0dB以下
470MHz 11±1.0dB
572MHz 2.0±0.5dB
770MHz 0.9±0.5dB
最大通過電流容量 AC30V 0.5A

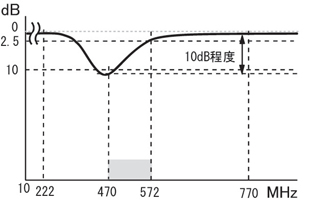

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※周囲温度により減衰量が多少変化することがあります。
※850MHz以上は減衰します。

取扱説明書 「ULEQ-10K」の取扱説明書をPDFでご覧いただけます。
仕様書 「ULEQ-10K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
ULEQ-10K PDF 地デジ帯域(ローバンドU13~29ch)間で約10dBの傾きを補正します。
UEQ-6K PDF UHF帯(U13~62ch)にて約6dBの傾きを補正します。
UEQ-10K PDF UHF帯(U13~62ch)にて約10dBの傾きを補正します。
