Mr.Kフィルターシリーズ

BS-IFトラップフィルター TF-□□K

機器概要

BS-IF帯域内の指定周波数を阻止するトラップフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • 小ロット(1台でもOK)~大ロット対応
  • 当社フィルター技術凝縮製品<特許取得:特許第4171445号>

機器定格

項目 仕様
名称 BS-IFトラップフィルター
品番 TF-□□□□K
周波数帯域 1032MHz~1489MHz
挿入損失(F±38MHz) 3.0dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量(F±1MHz) 20dB以上
最大通過電流容量 AC30V 0.5A

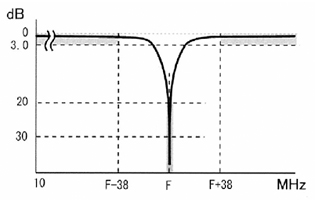

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※品番の□□□□には指定の周波数(F)が入ります。
※機器定格のFは上記指定周波数を表します。
※指定周波数(F)の減衰量は、常温時(+25℃)で概ね30dB以上となります。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。

取扱説明書 「TF-□□□□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「TF-□□□□K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
TF-1165K 1165MHz(BS7ch中心付近)をトラップ減衰
TF-1318K PDF 1318MHz(BS15ch中心付近)をトラップ減衰
TF-1471K PDF 1471MHz(BS23ch中心付近)をトラップ減衰
