Mr.Kフィルターシリーズ

高域急斜減衰ローパスフィルター LPTF-U□K

機器概要

通常のローパス/ハイパスフィルターにトラップを連結することで急斜減衰特性を実現した2連結一式フィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 2連結での定格保証製品

機器定格

項目 仕様
名称 高域急斜減衰ローパスフィルター
品番 LPTF-U□K
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失(F) 6.5dB以下
挿入損失
(F±6MHz)/V.S.W.R.
3.0dB以下/2.5以下
※13ch~40chの場合
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量
(F±6MHz)
25dB以上
最大通過電流容量 AC30V 0.5A

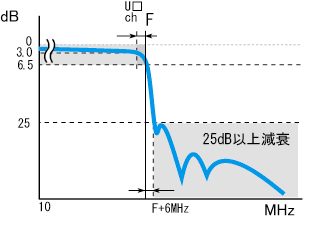

基本特性イメージ
外観形状
寸法・重量 165.5mm×φ18・約120g  ※2連結
付属品 防水キャップ(ロング)

※□には指定チャンネルが入ります。
※Fは周波数ポイント(チャンネル境界ライン)を表します。
※周波数に応じ、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※周波数により連結順序が逆になる場合があります。

取扱説明書 「LPTF-U□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「LPTF-U□K」の仕様書をPDFでご覧いただけます。

参考波形データ

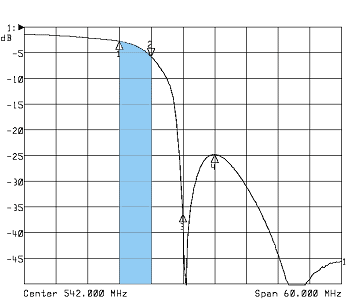

<解説>
