Mr.Kフィルターシリーズ

レベル差改善ローパスフィルター LPF-U□ATK

機器概要

レベル差改善の為、レベルの高い帯域を一定減衰させる仕様のフィルターです。
ブースター混変調対策や県域・広域のレベル差改善に効果的です。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • 小ロット(1台でもOK)~大ロット対応

機器定格

項目 仕様
名称 レベル差改善ローパスフィルター
品番 LPF-U□ATK
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失(F) 5.0dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
通過帯域減衰量
(レベル差がついた周波数帯域)
15dB程度
最大通過電流容量 AC30V 0.5A

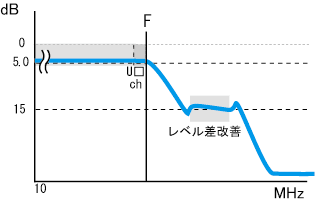

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※Fはチャンネルの上限周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※レベル差改善帯域幅により対応できない場合があります。

取扱説明書 「LPF-U□ATK」の取扱説明書をPDFでご覧いただけます。
仕様書 「LPF-U□ATK」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
LPF-U18ATK PDF 神戸局受信用としてデジタル帯域のレベル差(U13~18chとU22・26ch)改善及び、アナログ帯域(U28ch以上)を減衰  (SPAN180MHz)
LPF-U19ATK PDF 希望通過チャンネルU19ch以下を通過し、U23~26chを15dB程度減衰改善  (SPAN180MHz)
LPF-U25ATK PDF 岐阜局レベル差改善用 U23ch以下を通過し、U29・30chを15dB程度減衰改善 (SPAN180MHz)
LPF-U26ATK PDF 希望通過チャンネルU26ch以下を通過し、U29~36chを15dB程度減衰改善  (SPAN180MHz)
LPF-U28ATK PDF 希望通過チャンネルU28ch以下を通過し、U31~38chを15dB程度減衰改善  (SPAN180MHz)
LPF-U33ATK PDF 希望通過チャンネルU33ch以下を通過し、U39~49chを15dB程度減衰改善  (SPAN180MHz)
LPF-U35ATK PDF 希望通過チャンネルU35ch以下を通過し、U45~62chを15dB程度減衰改善  (SPAN300MHz)
LPF-U38ATK PDF 希望通過チャンネルU38ch以下を通過し、U49~62chを15dB程度減衰改善  (SPAN300MHz)
