Mr.Kフィルターシリーズ

低域急斜減衰ハイパスフィルター HPTF-U□K

機器概要

通常のローパス/ハイパスフィルターにトラップを連結することで急斜減衰特性を実現した 2連結一式フィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 2連結での定格保証製品

機器定格

項目 仕様
名称 低域急斜減衰ハイパスフィルター
品番 HPTF-U□K
周波数帯域 470MHz~770MHz
挿入損失(F) 6.5dB以下
挿入損失
(F±6MHz)/V.S.W.R.
3.0dB以下/2.5以下
※13ch~40chの場合
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量
(F±6MHz)
25dB以上
最大通過電流容量 AC30V 0.5A
基本特性イメージ
外観形状
寸法・重量 165.5mm×φ18・約120g  ※2連結
付属品 防水キャップ(ロング)

※□には指定チャンネルが入ります。
※Fは周波数ポイント(チャンネル境界ライン)を表します。
※周波数に応じ、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※周波数により連結順序が逆になる場合があります。

取扱説明書 「HPTF-U□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「HPTF-U□K」の仕様書をPDFでご覧いただけます。

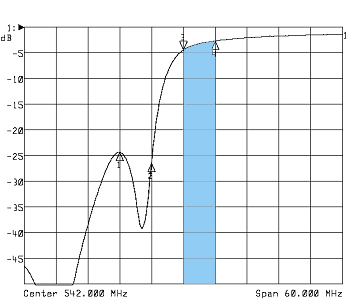

参考波形データ

<解説>
Span:60MHz(1枡=6MHz)
2連結状態の波形データです。(隣々接帯域をトラップで落としています)
マウスポインタを波形掲載箇所に合わせるとロールオーバーで未連結の「HPF-U25K」特性が表示されます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
HPTF-U15K U15ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U16K PDF U16ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U17K U17ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U18K PDF U18ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U19K PDF U19ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U21K U21ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U24K U24ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U26K PDF U26ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U27K PDF U27ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U28K PDF U28ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U29K U29ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U30K PDF U30ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U31K PDF U31ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U33K U33ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U35K U35ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U42K U42ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U43K U43ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U45K U45ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U46K U46ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U47K U47ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U50K U50ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U52K U52ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U53K U53ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U57K U57ch以上を通過させます。
(トラップ連結にて急斜減衰)
HPTF-U61K U61ch以上を通過させます。
(トラップ連結にて急斜減衰)
