Mr.Kフィルターシリーズ

ハイパスフィルター HPF-U□K

機器概要

通過希望チャンネルから-30MHzにて30dB以上を減衰させるハイパスフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 ハイパスフィルター
品番 HPF-U□K
周波数帯域 470MHz~770MHz
挿入損失(F) 4.5dB以下
挿入損失
(F+6MHz)/V.S.W.R.
13ch~47ch 3.0dB以下/2.5以下
48ch~62ch 3.5dB以下/3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量
(F-30MHz)
30dB以上
最大通過電流容量 AC30V 0.5A
基本特性イメージ
外観形状

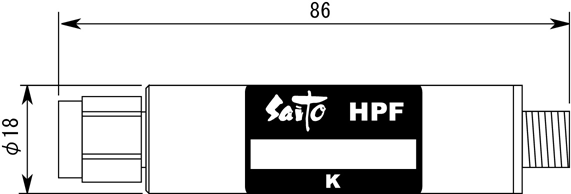

寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※Fはチャンネル境界周波数(チャンネルの下限)を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※その他(UHF帯以外)の指定周波数通過帯域(チャンネル)は別途ご相談ください。

取扱説明書 「HPF-U□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「HPF-U□K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
HPF-U13K PDF U13ch以上を通過させます。
HPF-U14K PDF U14ch以上を通過させます。
HPF-U15K U15ch以上を通過させます。
HPF-U16K PDF U16ch以上を通過させます。
HPF-U17K PDF U17ch以上を通過させます。
HPF-U18K PDF U18ch以上を通過させます。
HPF-U19K PDF U19ch以上を通過させます。
HPF-U20K PDF U20ch以上を通過させます。
HPF-U21K PDF U21ch以上を通過させます。
HPF-U22K PDF U22ch以上を通過させます。
HPF-U23K PDF U23ch以上を通過させます。
HPF-U24K PDF U24ch以上を通過させます。
HPF-U25K PDF U25ch以上を通過させます。
HPF-U26K PDF U26ch以上を通過させます。
HPF-U27K PDF U27ch以上を通過させます。
HPF-U28K PDF U28ch以上を通過させます。
HPF-U29K PDF U29ch以上を通過させます。
HPF-U30K PDF U30ch以上を通過させます。
HPF-U31K PDF U31ch以上を通過させます。
HPF-U32K U32ch以上を通過させます。
HPF-U33K PDF U33ch以上を通過させます。
HPF-U34K PDF U34ch以上を通過させます。
HPF-U35K PDF U35ch以上を通過させます。
HPF-U36K PDF U36ch以上を通過させます。
HPF-U37K PDF U37ch以上を通過させます。
HPF-U38K PDF U38ch以上を通過させます。
HPF-U39K U39ch以上を通過させます。
HPF-U40K PDF U40ch以上を通過させます。
HPF-U41K PDF U41ch以上を通過させます。
HPF-U42K PDF U42ch以上を通過させます。
HPF-U43K PDF U43ch以上を通過させます。
HPF-U44K PDF U44ch以上を通過させます。
HPF-U45K PDF U45ch以上を通過させます。
HPF-U46K PDF U46ch以上を通過させます。
HPF-U47K PDF U47ch以上を通過させます。
HPF-U48K PDF U48ch以上を通過させます。
HPF-U49K PDF U49ch以上を通過させます。
HPF-U50K PDF U50ch以上を通過させます。
HPF-U51K PDF U51ch以上を通過させます。
HPF-U53K U53ch以上を通過させます。
HPF-U54K PDF U54ch以上を通過させます。
HPF-U55K U55ch以上を通過させます。
HPF-U56K U56ch以上を通過させます。
HPF-U57K PDF U57ch以上を通過させます。
HPF-U58K U58ch以上を通過させます。
HPF-U59K PDF U59ch以上を通過させます。
HPF-U60K PDF U60ch以上を通過させます。
HPF-U61K PDF U61ch以上を通過させます。
HPF-U62K U62ch以上を通過させます。

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
HPF-(BSCS)K BS-IF帯からCS-IF帯(~2150MHz)を通過させ、テレビ帯域(770MHz以下)をカット
HPF-(BSIF)K BS-IF帯を通過させ、テレビ帯域(770MHz以下)をカット
 ※CS-IF帯域の通過は保証されません
HPF-(CSIF)K CS-IF帯(1510~2150MHz)を通過させ、BS-IF帯(1336MHz以下)をカット
HPF-020K 20MHz以上を通過させ、10MHz以下をカット※非通電仕様
HPF-036K 37MHz以上を通過させ、通信帯域10~30MHzをカット
※非通電仕様
HPF-041K 41MHz以上を通過させ、5~34MHzをカット
 (住友電工 ACLCサービスバッティング対策用)※非通電仕様
HPF-078K 78MHz以上を通過
HPF-090K テレビ帯域(90MHz以上)を通過させ、80MHz以下を40dB以上カット
HPF-096K テレビ帯域(96MHz以上)を通過させ、FM帯域(90MHz以下)をカット
HPF-C14K VHFローチャンネル(V1~V3ch)をカット
HPF-C25K VHFロー&ハイチャンネル(V1~V12ch)をカット
HPF-C40K C40ch以上を通過させ、VHF帯を極力カット
HPF-C63K UHF(U13~U62ch)帯通過
