Mr.Kフィルターシリーズ

レベル差改善ハイパスフィルター HPF-U□ATK

機器概要

レベル差改善の為、レベルの高い帯域を15dB程度減衰させる仕様のフィルターです。
ブースター混変調対策や県域・広域のレベル差改善に効果的です。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)
  • 小ロット(1台でもOK)~大ロット対応

機器定格

項目 仕様
名称 レベル差改善ハイパスフィルター
品番 HPF-U□ATK
周波数帯域 470MHz~770MHz
挿入損失(F) 5.5dB以下
挿入損失(F+6MHz)/V.S.W.R. 5.0dB以下/3.0以下
入出力インピーダンス 75Ω(F型)
通過帯域減衰量
(レベル差がついた周波数帯域)
15dB程度
最大通過電流容量 AC30V 0.5A

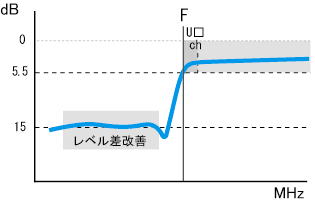

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※Fはチャンネルの下限周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。

取扱説明書 「HPF-U□ATK」の取扱説明書をPDFでご覧いただけます。
仕様書 「HPF-U□ATK」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
HPF-U18ATK PDF 高帯域(U18ch以上)と低帯域(U13~16ch)の
レベル差改善
HPF-U19ATK PDF 高帯域(U19ch以上)と低帯域(U13~17ch)の
レベル差改善
HPF-U20ATK PDF 高帯域(U20ch以上)と低帯域(U13~18ch)の
レベル差改善
HPF-U23ATK PDF テレビ愛知デジタル(U23ch)と広域デジタル
(U13・U18~U22ch)とのレベル差を改善
HPF-U26ATK PDF 高帯域(U26ch以上)と低帯域(U13~23ch)の
レベル差改善
HPF-U28ATK PDF 奈良局(デジタル:U29・U31ch、アナログ:U51・U55ch)と大阪局デジタル(U13~U17・U24ch)とのレベル差を改善
HPF-U30ATK PDF 高帯域(アナログ)と低帯域(デジタル)のレベル差改善
HPF-U36ATK PDF 高帯域(アナログ)と低帯域(デジタル)のレベル差改善
HPF-U41ATK PDF 高帯域(アナログ)と低帯域(デジタル)のレベル差改善
