Mr.Kフィルターシリーズ

バンドパスフィルター 複数(2~4)チャンネル BPF-(U□-U□)K

機器概要

2~4チャンネル幅を通過させるバンドパスフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 バンドパスフィルター
品番 BPF-(U□-U□)K
周波数帯域 470MHz~770MHz
挿入損失(FL~FH) 4.5dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量 U13ch~U40ch FL-12MHz  FH+12MHz 20dB以上
U41ch~U55ch FL-18MHz  FH+18MHz
最大通過電流容量 AC30V 0.5A

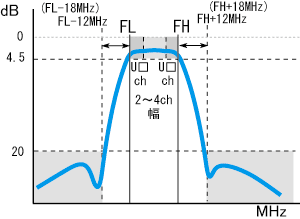

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約70g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※FLはチャンネルの下限周波数、FHはチャンネルの上限周波数を表します。
※周波数に応じ、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※指定チャンネルの上限はU55chまでとなります。

取扱説明書 「BPF-(U□-U□)K」の取扱説明書をPDFでご覧いただけます。
仕様書 「BPF-(U□-U□)K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
BPF-(U15-U17)K PDF 通過希望帯域(U15~U17ch)3波を通過
BPF-(U16-U17)K PDF 通過希望帯域(U16~U17ch)2波を通過
BPF-(U16-U18)K PDF 通過希望帯域(U16~U18ch)3波を通過
BPF-(U18-U20)K PDF 通過希望帯域(U18~U20ch)3波を通過
BPF-(U20-U21)K PDF 通過希望帯域(U20~U21ch)2波を通過
BPF-(U20-U23)K PDF 通過希望帯域(U20~U23ch)4波を通過
BPF-(U21-U24)K PDF 通過希望帯域(U21~U24ch)4波を通過
BPF-(U23-U25)K PDF 通過希望帯域(U23~U25ch)3波を通過
BPF-(U29-U30)K PDF 通過希望帯域(U29~U30ch)2波を通過
BPF-(U31-U33)K PDF 通過希望帯域(U31~U33ch)3波を通過
BPF-(U34-U36)K PDF 通過希望帯域(U34~U36ch)3波を通過
BPF-(U38-U40)K PDF 通過希望帯域(U38~U40ch)3波を通過
BPF-(U39-U42)K PDF 通過希望帯域(U39~U42ch)4波を通過
BPF-(U46-U48)K PDF 通過希望帯域(U46~U48ch)3波を通過

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
BPF-(182-190)K PDF R7ch(182~190MHz) ロシアチャンネル8MHz幅仕様
BPF-(198-206)K PDF R9ch(198~206MHz) ロシアチャンネル8MHz幅仕様
BPF-(214-222)K PDF R11ch(214~222MHz) ロシアチャンネル8MHz幅仕様
BPF-(478-486)K PDF R22ch(478~486MHz) ロシアチャンネル8MHz幅仕様
BPF-(734-742)K PDF R54ch(734~742MHz) ロシアチャンネル8MHz幅仕様
BPF-(850-950)K PDF 850~950MHzを通過させます。
