Mr.Kフィルターシリーズ

バンドパスフィルター 単一チャンネル BPF-U□K

機器概要

単一チャンネルを通過させるバンドパスフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)、短納期対応
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 バンドパスフィルター
品番 BPF-U□K
周波数帯域 470MHz~770MHz
挿入損失(FL~FH) 4.5dB以下
V.S.W.R. 2.5以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量 U13ch~U40ch FL-12MHz  FH+12MHz 20dB以上
  U41ch~U55ch  FL-18MHz  FH+18MHz
最大通過電流容量 AC30V 0.5A

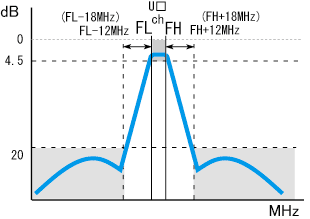

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約70g
付属品 防水キャップ

※□には指定チャンネルが入ります。
※FLはチャンネルの下限周波数、FHはチャンネルの上限周波数を表します。
※周波数に応じ、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。
※指定チャンネルの上限はU55chまでとなります。
※U56ch以上は、別途問合せください。

取扱説明書 「BPF-U□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「BPF-U□K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
BPF-U13K PDF U13chを通過させます。
BPF-U14K PDF U14chを通過させます。
BPF-U15K PDF U15chを通過させます。
BPF-U16K PDF U16chを通過させます。
BPF-U17K PDF U17chを通過させます。
BPF-U18K PDF U18chを通過させます。
BPF-U19K PDF U19chを通過させます。
BPF-U20K PDF U20chを通過させます。
BPF-U21K PDF U21chを通過させます。
BPF-U22K PDF U22chを通過させます。
BPF-U23K PDF U23chを通過させます。
BPF-U24K PDF U24chを通過させます。
BPF-U25K PDF U25chを通過させます。
BPF-U26K PDF U26chを通過させます。
BPF-U27K PDF U27chを通過させます。
BPF-U28K PDF U28chを通過させます。
BPF-U29K PDF U29chを通過させます。
BPF-U30K PDF U30chを通過させます。
BPF-U31K PDF U31chを通過させます。
BPF-U32K PDF U32chを通過させます。
BPF-U33K PDF U33chを通過させます。
BPF-U34K PDF U34chを通過させます。
BPF-U35K PDF U35chを通過させます。
BPF-U36K PDF U36chを通過させます。
BPF-U37K PDF U37chを通過させます。
BPF-U38K PDF U38chを通過させます。
BPF-U39K PDF U39chを通過させます。
BPF-U40K PDF U40chを通過させます。
BPF-U41K PDF U41chを通過させます。
BPF-U42K PDF U42chを通過させます。
BPF-U43K PDF U43chを通過させます。
BPF-U44K PDF U44chを通過させます。
BPF-U45K PDF U45chを通過させます。
BPF-U46K PDF U46chを通過させます。
BPF-U47K PDF U47chを通過させます。
BPF-U48K PDF U48chを通過させます。
BPF-U49K PDF U49chを通過させます。
BPF-U50K PDF U50chを通過させます。
BPF-U51K PDF U51chを通過させます。
BPF-U52K PDF U52chを通過させます。
BPF-U53K PDF U53chを通過させます。
BPF-U54K PDF U54chを通過させます。
BPF-U55K PDF U55chを通過させます。

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
BPF-054K PDF 53~55MHz帯域を通過
BPF-451.25K PDF 451.25MHzのパイロット信号(P.G)を通過
BPF-C63K PDF C63chを通過
BPF-U23HK PDF 上隣接U24ch側の減衰考慮した仕様
(標準品同等扱い) 関西向け
BPF-U26LK PDF 下隣接U25ch側の減衰考慮した仕様
(標準品同等扱い)
BPF-U56SK PDF 標準仕様では対応できないチャンネルの特別生産仕様
BPF-U57SK PDF 標準仕様では対応できないチャンネルの特別生産仕様
BPF-U60K PDF U60chを通過させます。(特注製品)
BPF-U60SK PDF 標準仕様では対応できないチャンネルの特別生産仕様
BPF-U62SK PDF 標準仕様では対応できないチャンネルの特別生産仕様
