Mr.Kフィルターシリーズ

バンドエリミネイトフィルター BEF-(U□-U□)K

機器概要

2~4チャンネル幅の指定帯域を阻止させるバンドエリミネイトフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 バンドエリミネイトフィルター
品番 BEF-(U□-U□)K
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失
(FL-18MHz FH+18MHz)
13ch~49ch 4.5dB以下
50ch~62ch 5.0dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量(FL~FH) 30dB以上
最大通過電流容量 AC30V 0.5A

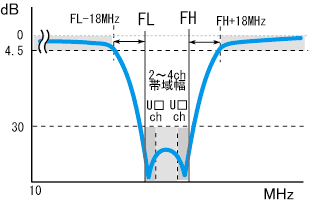

基本特性イメージ

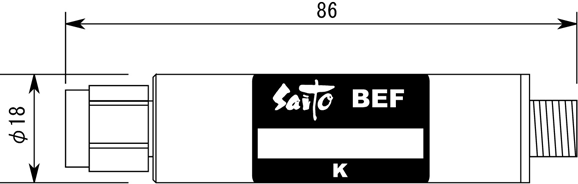

外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定減衰チャンネル(2~4ch幅の阻止チャンネル)が入ります。
※FLはチャンネルの下限周波数、FHはチャンネルの上限周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。

取扱説明書 「BEF-(U□-U□)K」の取扱説明書をPDFでご覧いただけます。
仕様書 「BEF-(U□-U□)K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
BEF-(U13-U15)K PDF U13~U15ch(3波)を阻止させます。
(通過はC60ch以下/U19ch以上)
BEF-(U14-U16)K PDF U14~U16ch(3波)を阻止させます。
(通過はC61ch以下/U20ch以上)
BEF-(U20-U23)K PDF U20~U23ch(4波)を阻止させます。
(通過はU16ch以下/U27ch以上)
BEF-(U21-U22)K PDF U21~U22ch(2波)を阻止させます。
(通過はU17ch以下/U26ch以上)
BEF-(U23-U25)K PDF U23~U25ch(3波)を阻止させます。
(通過はU19ch以下/U29ch以上)
BEF-(U23-U26)K PDF U23~U26ch(4波)を阻止させます。
(通過はU19ch以下/U30ch以上)
BEF-(U26-U27)K PDF U26~U27ch(2波)を阻止させます。
(通過はU22ch以下/U31ch以上)
BEF-(U27-U30)K PDF U27~U30ch(4波)を阻止させます。
(通過はU23ch以下/U34ch以上)
BEF-(U29-U30)K PDF U29~U30ch(2波)を阻止させます。
(通過はU25ch以下/U34ch以上)
BEF-(U30-U32)K PDF U30~U32ch(3波)を阻止させます。
(通過はU26ch以下/U36ch以上
BEF-(U31-U33)K PDF U31~U33ch(3波)を阻止させます。
(通過はU27ch以下/U37ch以上)
BEF-(U32-U34)K PDF U32~U34ch(3波)を阻止させます。
(通過はU28ch以下/U38ch以上)
BEF-(U33-U36)K PDF U33~U36ch(4波)を阻止させます。
(通過はU29ch以下/U40ch以上)
BEF-(U37-U39)K PDF U37~U39ch(3波)を阻止させます。
(通過はU33ch以下/U43ch以上)
BEF-(U40-U42)K PDF U40~U42ch(3波)を阻止させます。
(通過はU36ch以下/U46ch以上)

その他(標準定格外)

品番 波形
データ
実績目的・使用用途
BEF-(U20-U21)SK PDF U20~U21ch(2波)を阻止させます。
(通過は特注対応にてU17ch以下/U24ch以上)
