製品情報 Products Information

Mr.Kフィルターシリーズ

バンドエリミネイトフィルター BEF-U□K

機器概要

単一チャンネルをガードバンド3チャンネル幅で30dB以上阻止させるバンドエリミネイトフィルターです。

特長

  • 高性能コネクター筐体で使い勝手が抜群(専用防水キャップ付属)
  • UHF帯を標準化(定格参照)
  • 小ロット(1台でもOK)~大ロット対応
  • 特性要求に応じた2連結対応可能な設計

機器定格

項目 仕様
名称 バンドエリミネイトフィルター
品番 BEF-U□K
周波数帯域 470MHz~770MHz
(VHF帯も通過します)
挿入損失
(FL-18MHz FH+18MHz)
13ch~49ch 4.5dB以下
50ch~62ch 5.0dB以下
V.S.W.R. 3.0以下
入出力インピーダンス 75Ω(F型)
阻止帯域減衰量(FL~FH) 30dB以上
最大通過電流容量 AC30V 0.5A

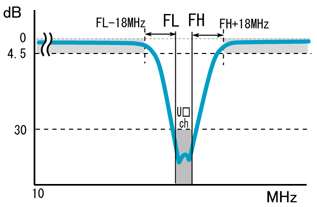

基本特性イメージ
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ

※□には指定チャンネル(阻止チャンネル)が入ります。
※FLはチャンネルの下限周波数、FHはチャンネルの上限周波数を表します。
※周波数に応じて、機器定格が多少変化することがあります。
※周囲温度により減衰量が多少変化することがあります。

取扱説明書 「BEF-U□K」の取扱説明書をPDFでご覧いただけます。
仕様書 「BEF-U□K」の仕様書をPDFでご覧いただけます。

フィルター実測波形データ

各チャンネルごとの波形データを公開します。

PDF PDFマークにリンクしています PDF準備中 マークは準備中です

品番 波形
データ
実績目的・使用用途
BEF-U13K U13chを阻止させます。(通過はC60ch以下/U17ch以上)
BEF-U14K PDF U14chを阻止させます。(通過はC61ch以下/U18ch以上)
BEF-U19K PDF U19chを阻止させます。(通過はU15ch以下/U23ch以上)
BEF-U20K PDF U20chを阻止させます。(通過はU16ch以下/U24ch以上)
BEF-U22K PDF U22chを阻止させます。(通過はU18ch以下/U26ch以上)
BEF-U27K PDF U27chを阻止させます。(通過はU23ch以下/U31ch以上)
BEF-U28K PDF U28chを阻止させます。(通過はU24ch以下/U32ch以上)
BEF-U29K PDF U29chを阻止させます。(通過はU25ch以下/U33ch以上)
BEF-U30K PDF U30chを阻止させます。(通過はU26ch以下/U34ch以上)
BEF-U39K PDF U39chを阻止させます。(通過はU35ch以下/U43ch以上)

その他(標準定格外)

品 番 波形
データ
実績目的・使用用途
BEF-U20SK PDF 福井波阻止目的の特別仕様です。(通過はU17ch以下/U23ch以上)
