地デジアンテナブースター

地デジアンテナブースターAMP-UK-PIA 地デジアンテナブースターAMP-UK-PIA

雑音指数(NF)1.0dB以下、歪や飽和に強く広いダイナミックレンジの高性能低雑音増幅器と、増幅器を内蔵した電源挿入器との組合せにより、35dB利得型(最大114dBμV)を実現!!

AMP-UKシリーズ 35dB型の特長

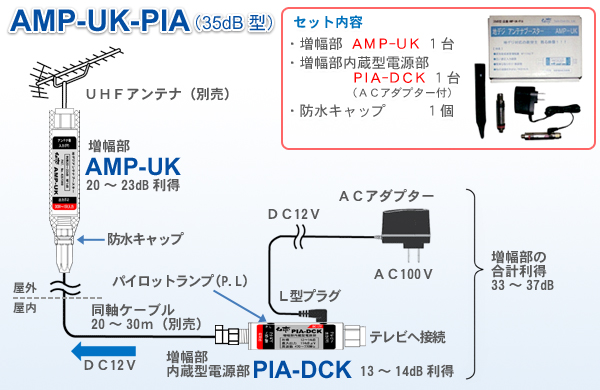

  • 35dB型ブースター構成
    *AMP-UKとPIA-DCKの組み合わせにより、35dB型ブースターへ
  • 業界№1の高性能低雑音増幅器「AMP-UK」
    *利得20~23dB・雑音指数(NF)1.0dB以下を実現!
    弱電界地域で特定チャンネルに発生するブロックノイズの解消に最適
  • 新発想!増幅部内蔵型電源部「PIA-DCK」
    *歪に強く利得13~14dB増幅器を内蔵した電源挿入器
    最大114dBμVの高出力が可能
  • 広い適正入力範囲
    *微弱電界から強電界地域(30~77dBμV)において、格段な性能を発揮
  • 簡単な取り付け・無調整
    *アンテナ出力端子に直接取り付け可能
  • 他の追随を許さない特許取得
    *発明名称:地上波デジタルテレビ用アンテナブースターユニット

<特許第4257369号、第4644295号>

機器定格「AMP-UK-PIA」としての総合特性

項目 仕様 備考
名称 地デジアンテナブースター
(AMP-UKシリーズ 35dB型)
AMP-UKとPIA-DCKで構成
品番 AMP-UK-PIA
使用周波数 470MHz~710MHz 地上デジタルUHF放送帯
U13~U52
雑音指数 1.0dB以下 AMP-UK入力
標準利得 33~37dB AMP-UK 20~23dB
PIA-DCK 13~14dB 合計利得
適正入力範囲 30~77dBμV 受信環境により異なる(C/N=22dB)
最大出力レベル 114dBμV PIA-DCK出力
地上デジタルUHF放送波9波
入出力インピーダンス 75Ω  F型 各入出力のFP/FJ端子
入力V.S.W.R. 3.0以下 AMP-UK入力
出力V.S.W.R. 2.5以下 PIA-DCK出力
電源 DC12V  約150mA AMP-UK (約60mA)
PIA-DCK (約90mA)
使用温度範囲 AMP-UK -20~60℃(屋外条件)
PIA-DCK -10~40℃(屋内条件)
利得変動  ±1.0dB
寸法・重畳 AMP-UK・PIA-DCKとも
86mm×φ18・約60g


機器定格「AMP-UK」単体

項目 仕様
名称 地デジアンテナブースター
品番 AMP-UK
周波数範囲 470MHz~710MHz
標準利得 20~23dB
適正入力範囲 30~77dBμV  *1
最大出力レベル 100dBμV  *2
入出力インピーダンス 75Ω  FP端子(入力) FJ端子(出力)
出力V.S.W.R. 2.5以下
雑音指数(NF) 1.0dB以下
重畳電源 DC9~15V  約60mA *3
使用温度範囲 -20~60℃
耐雷性 入出力端子とも±25kV(1.2/50μs)
外観形状
寸法・重量 86mm×φ18・約60g
付属品 防水キャップ  1個

*1 受信環境により異なる(C/N22dB)
*2 地デジUHF9波
*3 出力端子より受電

機器定格「PIA-DCK」単体

項目 仕様 備考
名称 増幅部内蔵型電源部
品番 PIA-DCK  (AC100V)
周波数範囲 470MHz~770MHz 地上デジタルUHF放送帯
U13~U62
標準利得 13~14dB
適正入力範囲 50~100dBμV 受信環境により異なる(C/N=22dB)
最大出力レベル 114dBμV  *1*2 地上デジタルUHF放送波9波
入出力インピーダンス 75Ω  FJ端子(入力) FP端子(出力)
入出力V.S.W.R. 2.5以下
雑音指数 3.9dB以下
増幅部電源電流 DC12V  約90mA
出力電圧・電流 DC12V  約70mA 最大許容出力電流
入力電圧・電力 AC100V(50/60Hz)  約3W
使用温度範囲 -10~40℃ 利得変動  ±0.5dB

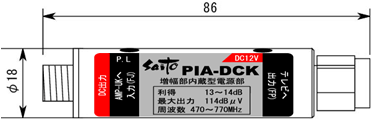

外観形状

寸法・重量 電源挿入器:86mm×φ18・約60g

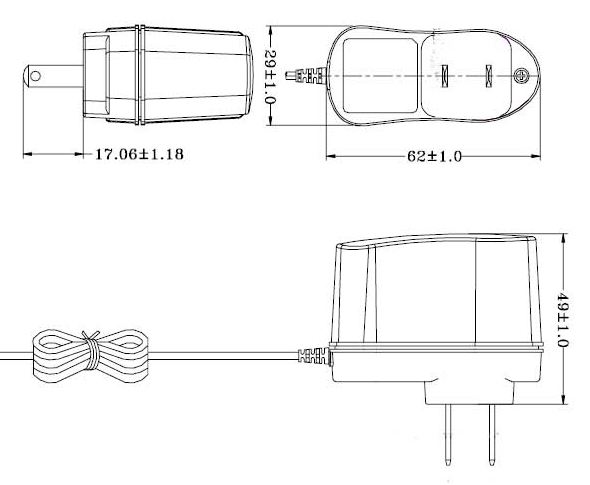

ACアダプター:29×49×62mm・約77g


*1  C/N22dB以上の条件
*2 地デジUHF9波

仕様書 「AMP-UK」の仕様書をPDFでご覧いただけます。
仕様書 「AMP-UK-PIA」の仕様書をPDFでご覧いただけます。

利得特性データ

 PDFマークにリンクしています  マークは準備中です

品番 波形
データ
実績目的・使用用途
AMP-UK-PIA 利得特性データ
